热镀锌钢跳板技术规程
热镀锌钢跳板技术规程
一、总则:为了在基本建设工程中贯彻执行以钢代木,发展以钢代木施工工具,积极推广热镀锌钢跳板,特制定本规程。本规程适合于造船企业、电力行业、石油平台及民用建筑安装工程中各种脚手架上的钢跳板。
二、技术要求
(1)材料要求:热镀锌钢跳板采用板厚1.5-2.0mm的钢板冷加工制作,其材质应符合国家标准《普通碳素结构钢技术条件》(GB/700-70)。
(2)质量要求:

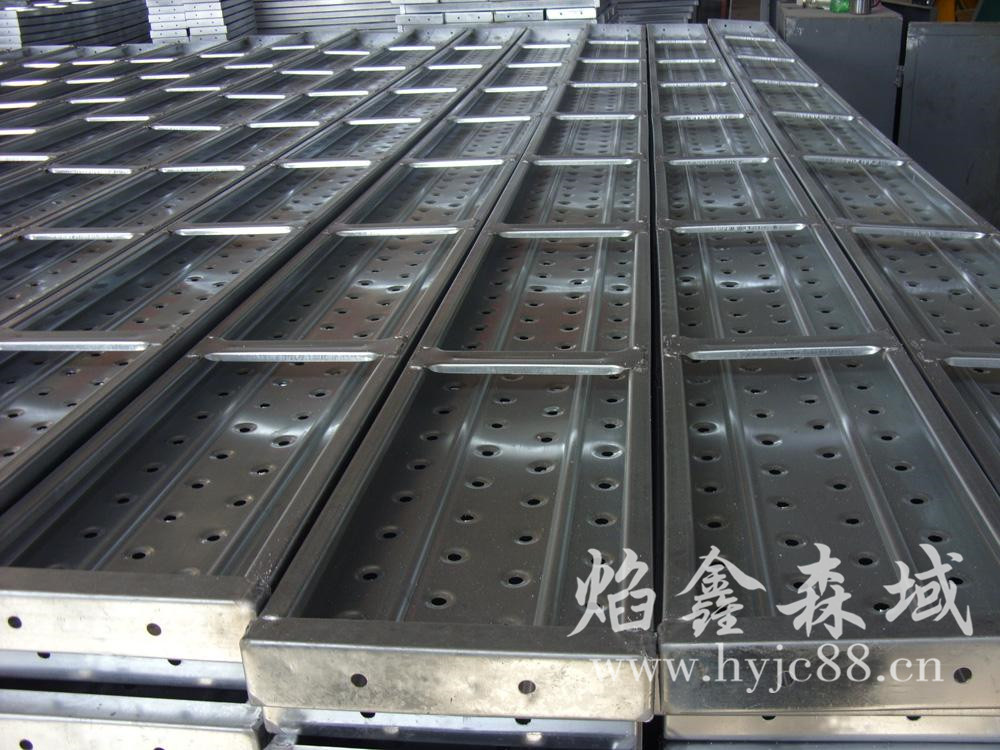

a.热镀锌钢跳板的外形尺寸长度为2000mm-3000mm-4000mm,宽度为240mm,高度为50mm。
b.热镀锌钢跳板外形尺寸长度误差不宜超过3.0mm,宽度不宜超过2.0mm,孔翻边高度误差不宜超过0.5mm。防滑孔孔径(12mmx18mm),孔距(30mmx40mm),翻边高度1.5mm。
c.热镀锌钢跳板的折边弯角宜保持90°,偏差不宜超过2°。
d.热镀锌钢跳板的板面应平整,板面挠曲度不超过3.0mm。
e.热镀锌钢跳板的板边等毛刺必须挫平。
f.端头板折边和间断筋板采用加强点焊,焊缝应保持平整。
