槽钢

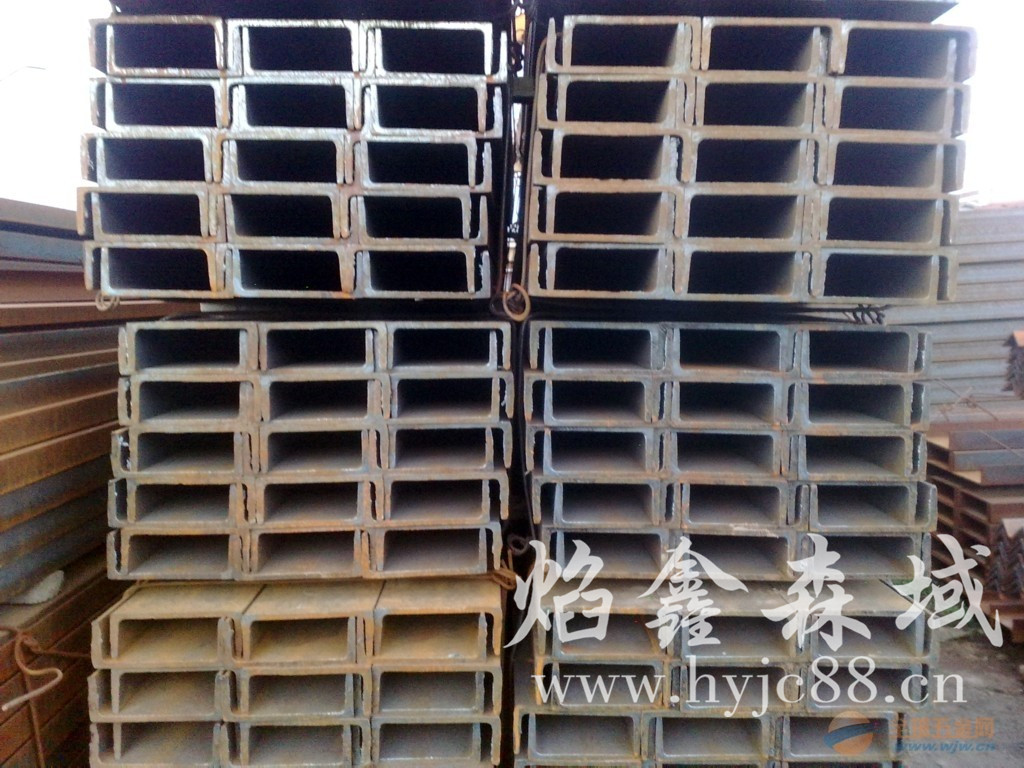

  槽钢是截面为凹槽形的长条钢材，属建造用和机械用碳素结构钢，是复杂断面的型钢钢材。

　　槽钢有N种支撑方式：两端简支、两端固定、悬臂、一端悬臂另一端简支、两端悬臂……等，那么槽钢的承受力怎样计算呢？中鸿焰鑫森域小编给您示范一下。

　　以10号槽钢为例；

　　1、首先查查10号槽钢的一些基本参数（单位长度重g、截面模量W），查《机械设计手册》g=10kg/m=0.1kg/cm，

　　2、查普通槽钢的容许应力b（即限制工字钢材料最大只能承受多大的力，这个是国家规定的），因为普通槽钢是Q235型号的碳素钢，结构容许应力[b]=1400kg/c㎡

　　3、列出承受弯矩最大计算公式：M=1/8GL?-1/8gL?，（L=600cm，G：计算最大均布荷载，g：同前）

　　4、因为M/W=b，所以：W×b=M=1/8L?（G-g)：则：G-g=39.4×1400×

　　G=1.226+0.1=1.33kg/cm=132.5kg/m，这是容许在6米范围内均匀放132.5kg/m的重量

　　5、求集中荷载：M=1/4PL+1/8gL?=1/4×600P+1/8×0.1×600?=39.4×

　　P=(55160-1/8×0.1×600?)×4/600=337.73kg，即跨中可以承受337.73kg的力。

　　看了以上是介绍，您是不是对槽钢在实际搭建中的承受力计算有了大概的了解呢，虽然我们有严格的计算方式，但是在实践应用中，还是要根据不同的施工和地点环境进行相应的调整，在保障槽钢施工安全的同时发挥最大的作用。
