北京地铁钢支撑的安装与拆除流程都在这里啦!

文章出处:责任编辑:焰鑫森域人气:-发表时间:2018-04-08 09:19【

车站主体结构基坑支撑体系采用直径φ609*16的地铁钢支撑,钢管支撑的安装应随着基坑开挖的同时,按照随挖随撑、分段分层、流水作业的原则进行。

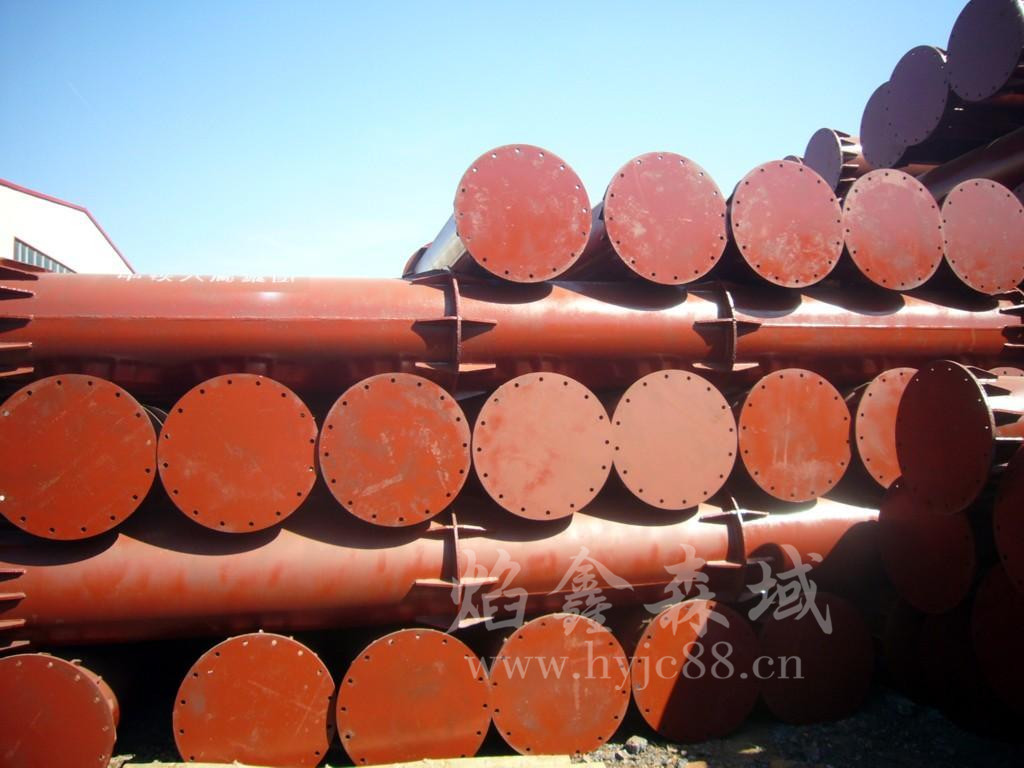

中鸿焰鑫森域地铁钢支撑

一、支架安装

1.1、钢支架制作

钢支架采用角钢拼焊而成,焊好后的钢支架应保证两直角边相互垂直,并有足够的稳定性,不得出现歪扭、虚焊现象。

1.2、钢支架安装

每层土方开挖至支撑位置后,凿除护壁混凝土,根据测量组放出的支撑中心线反算出钢支架顶面标高,再从此标高下移到设计位置,打入2个长220mmM20膨胀螺栓,将钢支架固定于人工挖孔桩上。

第一道钢支撑采用在冠梁上预埋槽钢及钢板作为托架。

二、钢围檩安装

2.1、钢围檩加工

钢围檩采用两片2I56工字钢配合A3钢板焊接而成。依据支撑间距在对应支撑位置焊接挂篮。钢围檩分段加工,一般分段长度取2~3个支撑间距,转角部位应根据实际长度加工。

2.2、钢围檩安装

钢围檩随支撑架设顺序逐段吊装,人工配合吊机将钢围檩安放于钢支架上。钢围檩安装后应检查钢支架是否因撞击而松动,并用钢楔将支架与钢围檩间缝隙焊实,用C25细石混凝土将钢围檩与围护结构间缝隙填充密实,以便钢围檩均匀受力。

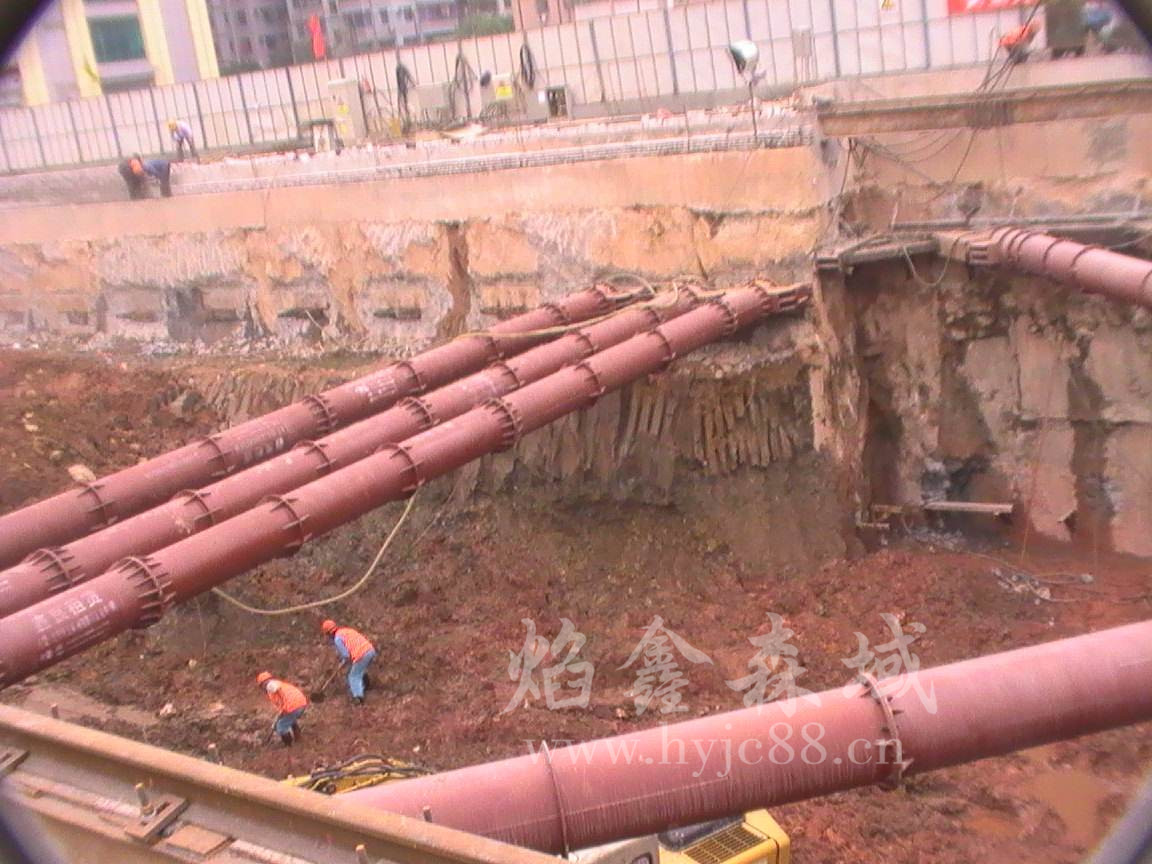

中鸿焰鑫森域地铁钢支撑

三、地铁钢支撑安装

3.1、支撑的拼接和安装

每根钢支撑的配置根据总长度的不同,配用一端为固定端一端为活动端,中间段为不同标准管节的形式,节段间连接采用法兰高强螺栓连接。支撑安装时在地面进行拼接,安装采用装载机配合25t汽车吊吊装。钢支撑应采用两点吊装,

吊点一般在离端部0.2L左右为宜。

钢支撑安装的容许偏差需符合下列规定:

(1)支撑两端的标高差:不大于20mm及支撑长度的1/600;

(2)支撑挠曲度:不大于支撑长度的1/1000;

(3)支撑水平轴线偏差:不大于30mm;

(4)支撑中心标高及同层支撑顶面的标高差:±30mm。

3.2、钢支撑预加力

钢支撑采用二台100t的千斤顶施加预加力。按设计要求,分级施加支撑预加力,一次预加力不小于设计值的40%,然后按20%设计值逐级增加支撑预加力。

四、地铁钢支撑拆除

随着结构由下往上施工,当底板砼强度达到设计要求时拆除第二道钢支撑;当顶板砼强度达到设计要求时拆除第一道钢支撑。钢支撑拆除时应逐级释放需拆除的钢管支撑轴力,避免瞬间预加应力释放过大而导致结构局部变形、开裂。钢管支撑在结构板上分节拆除后,再垂直提升到地面。

以上就是中鸿焰鑫森域小编为您总结的北京地铁钢支撑的安装和拆除流程,如需了解更多请咨询我们的在线客服!
